Верстаки. Серия АС-1156
Описание и общие технические характеристики.
— «С» и «П» условная ширина тумбы (С – средняя; П – широкая.)
— цифры 1 и 2 условная глубина тумбы (1 – средняя; 2 – большая)
— с дверью, и тогда она имеет обозначение «00» (два нуля)

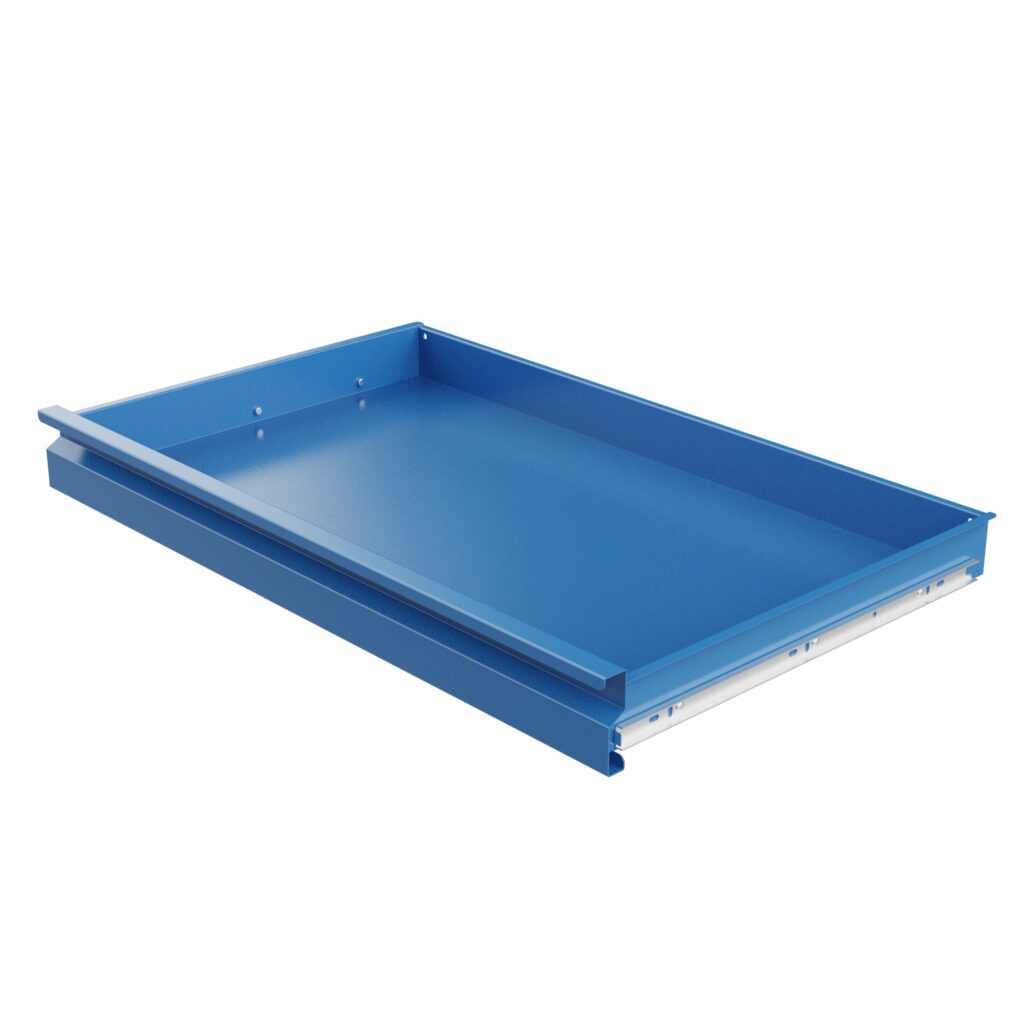

— с выдвижными ящиками – обозначение от «01» до «18» (01; 02; 03 и т.д. до 18), где цифра указывает вариант комплектации проема тумбы выдвижными ящиками, при этом ящики имеют 5-ть исполнений по высоте: 75мм, 115мм, 155мм, 195мм и 235мм (размер по фронтальной части ящика), в проеме одной тумбы можно установить от 3-х до 7-ми ящиков, 18-ть вариантов, см. таблицу №1.

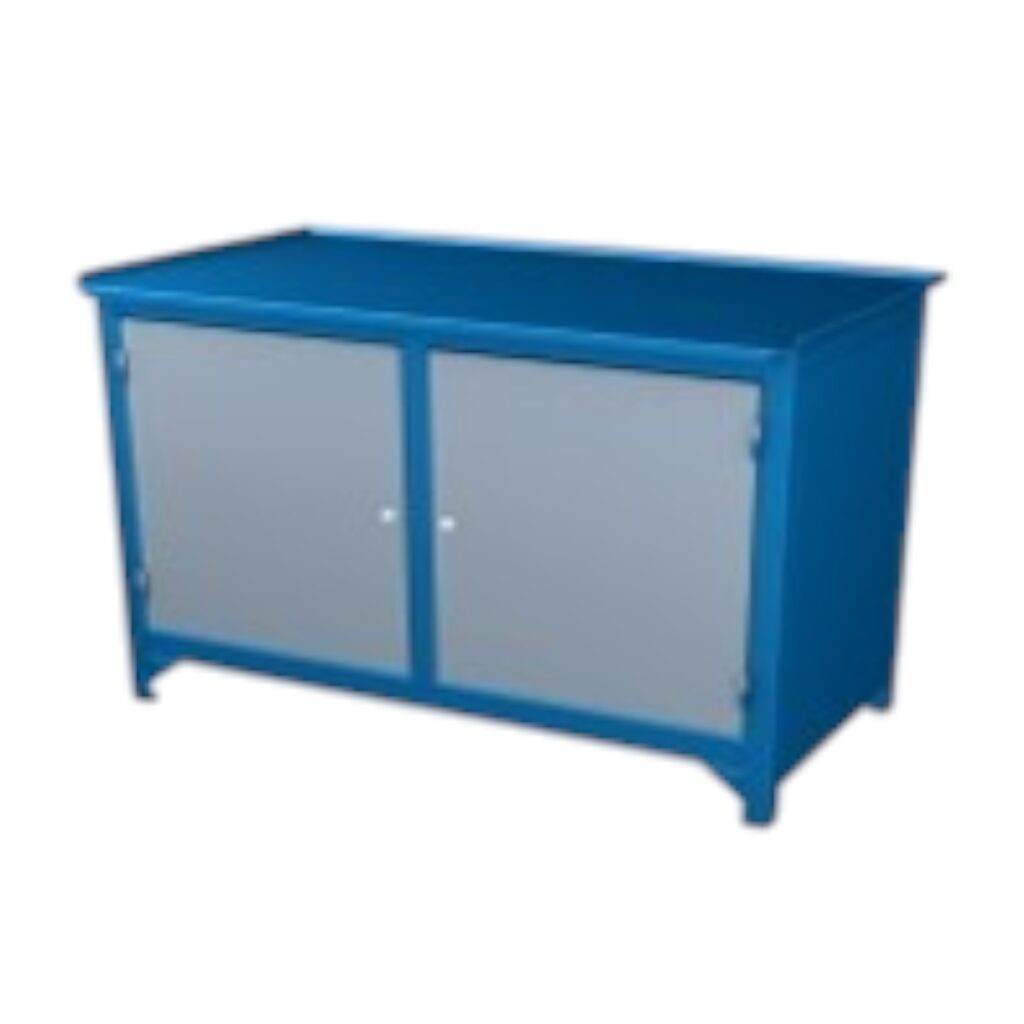

К примеру, есть 2-х тумбовый верстак (без ниши). Левая тумба с дверью, правая с выдвижными ящиками, обозначение АС-1156С1-00/01, где:
— «АС-1156» – серия;
— «С» – условная ширина каждой тумбы; (соответствует внешнему размеру тумбы 584мм)
— «1» — условная глубина каждой тумбы (соответствует внешнему размеру тумбы 550мм)
«00» – тумба левая с дверкой;
«01» – тумба правая с выдвижными ящиками (01 — это вариант исполнения по количеству ящиков в тумбе, в данном примере 7 ящиков, высотой 75мм, см. таблицу1);
Второй пример, 3-х тумбовый верстак (без ниш). Левая тумба с дверью, средняя тумба с дверью, правая с выдвижными ящиками, обозначение АС-11556С1-00/00/01
Примечание.
— установлена полка;
— шаг установки полки 40мм;
— допускаемая нагрузка на полку 30кг;
— дверь с замком.
— выдвижные ящики на телескопических шариковых направляющих полного выдвижения установлены в тубе на маятниковых компенсационных быстросъемных кронштейнах, шаг установки кронштейнов в тумбе 40мм (кронштейны обеспечивают установку выдвижных ящиков в любой последовательности, без использования инструмента);
— допускаема нагрузка на ящик 30кг;
— центральный замок на все ящики.

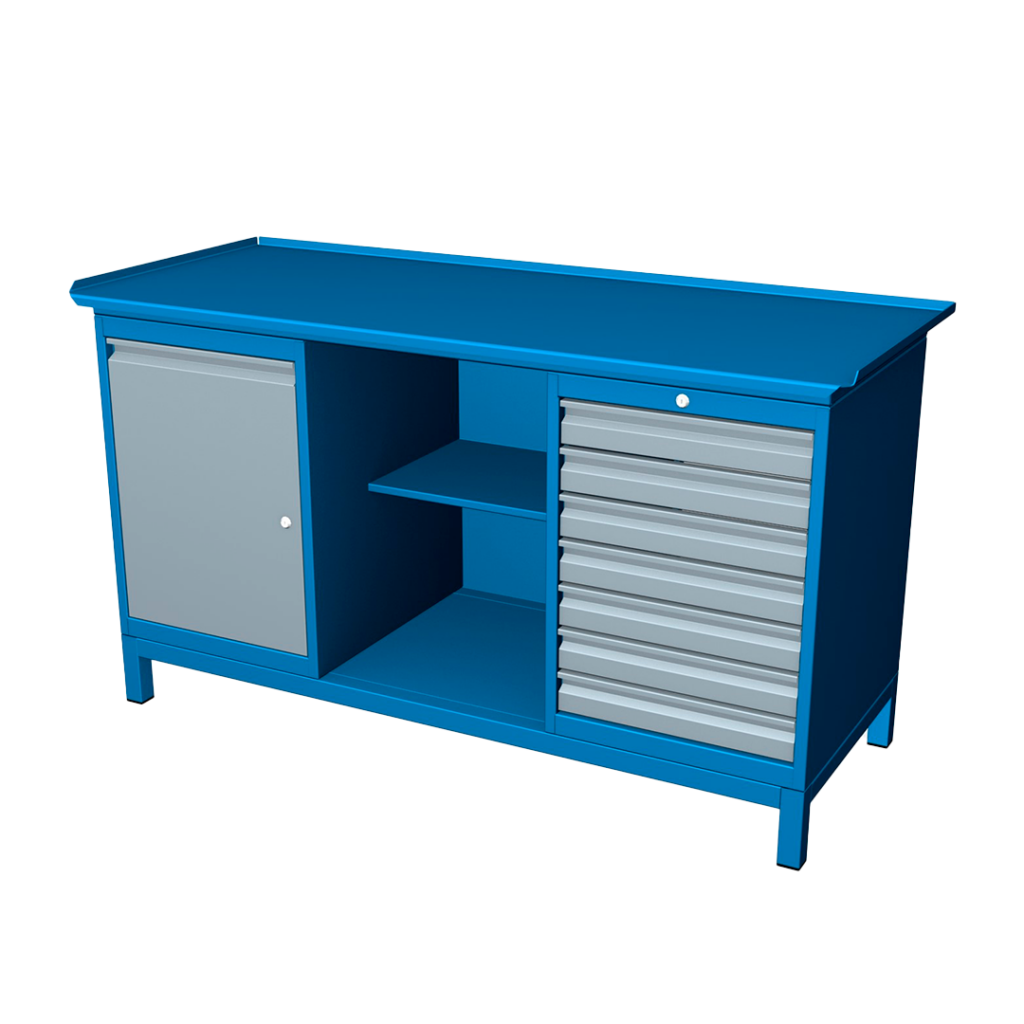

Пример обозначения условно 3-х тумбового верстака. Левая тумба с дверью, правая с выдвижными ящиками, посредине ниша — обозначение АС-1156С1-00/Н/01 (фактически 2-х тумбовый верстак с нишей посредине).
Второй пример: условно 4-х тумбовый АС-1156С2-03/Н/Н/05, в котором слева и справ тумбы с ящиками, в средине сдвоенная ниша на месте которых конструктивно можно расположить две тумбы шириной типоразмера «С».
— стальной лист толщиной 2,5мм — (Ме2,5);
— стальной лист толщиной 4мм – (Ме4,0)
— фанера 24мм – (Ф24) (или более оговаривается при заказе)
— фанера 24мм облицованная оцинкованным стальным листом (0,8мм; 1,0мм; 1,2мм; 1,5мм) – (Ф24Zn0,8; Ф24Zn1,0; Ф24Zn1,2; Ф24 Zn1,5);
— фанера 24мм + сверху, стальной лист толщиной (3мм; 4мм; 6мм) – (Ф24Ме3; Ф24Ме4; Ф24Ме6);
— стальной лист толщиной 5мм, с металлическими буртиками из квадратного прутка и вклеенной резиновой маслобензостойкой пластины – (Ме5Р4,0).
Примечание.
Исполнение столешницы в обозначении верстака указывается после обозначения исполнения тумб, к примеру, АС-1156П1-00/Н/07-Ме4.
Дополнительна комплектация по запросу:
— полки, держатели для отверток, держатели для гаечных ключей;
— кронштейны (стойки) для установки светильника, с пошаговым регулированием высоты расположения светильника, шаг 25мм;
— блок эл. питания (с розетками, автоматическим выключателем и выключателем цепи);
— блок подачи сжатого воздуха;
— др. аксессуары.
Таблица №1
Верстаки серии ВС предназначены для промышленных предприятий и тяжелого машиностроения. Все элементы сварные. Максимальная равномерно распределенная нагрузка на верстак — 3 000 кг. Максимальная нагрузка на экранную конструкцию — 200 кг. Столешница производится в пяти вариантах: — массив твердых пород дерева 40 мм (МАССИВ), — фанера 40 мм (Ф), — фанера 40 мм с установленным стальным листом 3 мм (МФ), — фанера 40 мм, покрытая оцинкованным листовым металлом (ЦФ), — комбинированная столешница 40 мм (К), покрыта износостойким мармолеумом толщиной 2 мм. По периметру гладкая кромка (2 мм). Под верстак можно установить Полку нижнюю из фанеры 24 мм. Максимальная нагрузка на полку — 100 кг. Подвесная тумба ВС-003 имеет 3 выдвижных ящика. Ящики запираются на единый центральный замок EURO-LOCKS (Германия, 10 000 комбинаций) и оснащены системой антиопрокидывания. Максимальная нагрузка на ящик — 50 кг. Металлические элементы верстаков окрашены эпоксидной порошковой краской, устойчивой к механическим воздействиям и агрессивным жидкостям. Ящики, дверцы тумб и стойки экрана – цвет темно-синий RAL 250 20 20, остальные элементы – цвет серый RAL 7038. Гарантия — 5 лет. Срок эксплуатации — более 10 лет. ПОДРОБНЕЕ О ПРЕИМУЩЕСТВАХ ВЕРСТАКОВ ДИКОМ
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

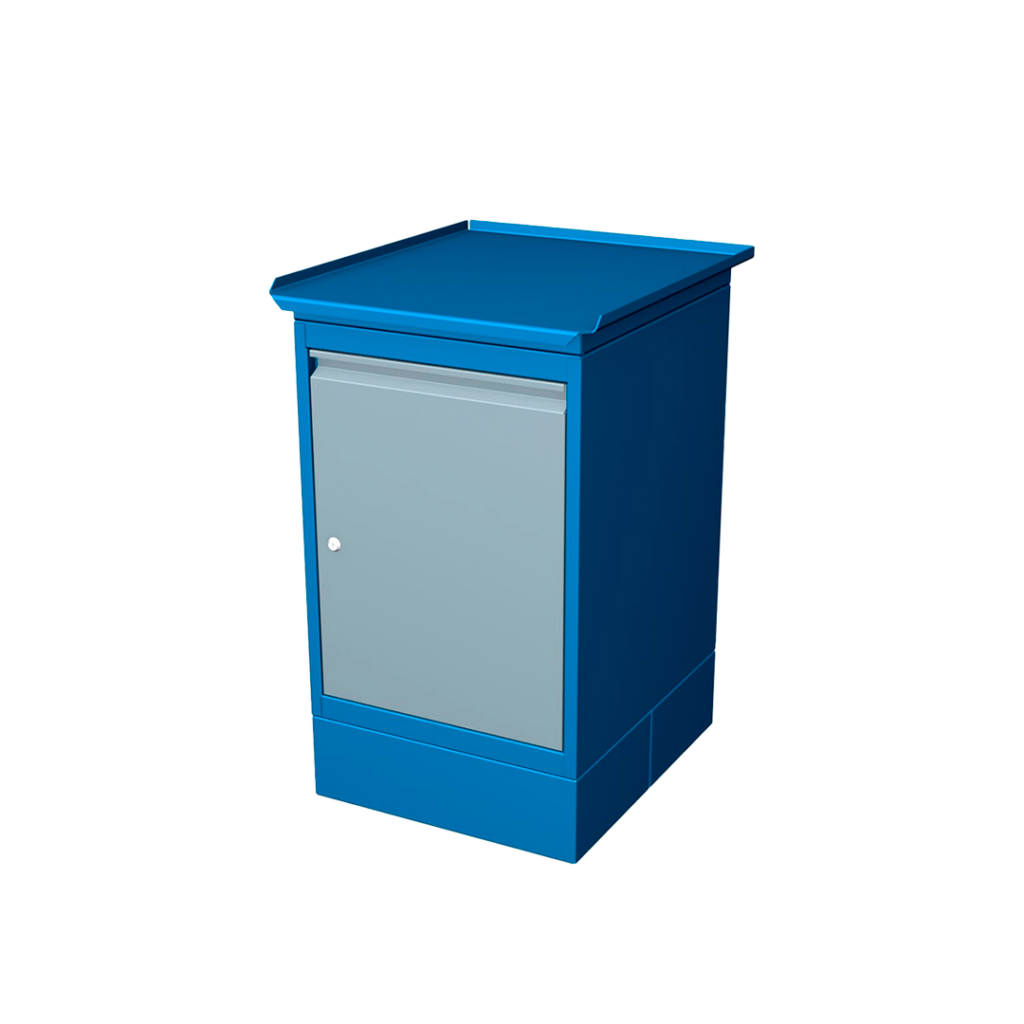

Инструментальные тумбы предназначены для хранения инструмента и технологической оснастки в составе слесарных верстаков. Так же они размещаются самостоятельно на рабочих местах. Прикрепляя сверху столешницу, получится небольшой по размеру слесарный пост. Он востребован в компактных помещениях шиноремонтных мастерских для монтажа сверлильных и заточных станков. В этих целях желательно задействовать модификации с 6 и 8 ящиками, как наиболее тяжелые и устойчивые. Товарами серии «конструктор» можно оснастить верстак габаритами от 50 см до нужной длины.
Установив тумбы одну на другую, сооружается инструментальный шкаф с запираемыми выдвижными боксами. Верхняя часть закрыта металлическим листом. Это позволяет использовать товар без дополнительных опций, что является более удобным решением, по сравнению с аналогами других производителей.
На сегодняшний день все модели оснащены промышленными подшипниковыми направляющими, что повышает удобство эксплуатации и ресурс изделия.
Тумбы «Модуль» с артикулами 24 гораздо прочней стандартных (арт. 01), поскольку сварены из металла 2 мм, вместо 0,8 мм. Серия «Титан» меньше по высоте, но глубже на 5 см, что найдет применение для наиболее эффективного способа хранения приспособлений. Корпуса для придания необходимой жесткости свариваются на заводе и поступают заказчику готовыми к работе. Конструкция тумбочек «Стандарт» отличается от остальных съёмным нижним подиумом, который можно поменять со временем в цехах с повышенной влажностью.
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Максимальная нагрузка на платформу — 500 кг. Максимальная нагрузка на секцию стеллажа — 4000 кг. Cтеллаж предназначен для хранения и рационального размещения инструментальной оснастки, штампов, пресс-форм и прочих тяжелых грузов. Главной его особенностью являются выкатные платформы, которые позволяют использовать кран для загрузки-выгрузки крупногабаритных грузов и обеспечивают к ним удобный доступ. Стеллаж помогает сохранить дорогостоящие грузы в идеальном состоянии и сэкономить место в производственных помещениях. Стеллаж представляет собой сборно-разборную конструкцию, состоящую из отдельных элементов. Ярус хранения имеет две выкатные платформы и регулируется по высоте с шагом 50 мм. К основному стеллажу можно присоединить необходимое количество дополнительных секций. При установке стеллажей в линию нагрузочные характеристики сохраняются.
